1. Circuitos eléctricos y electrónicos.

Corriente eléctrica: flujo de electrones que se mueven a través de un conductor eléctrico.

Circuito eléctrico: camino cerrado por el que circula una corriente eléctrica.

Tipos de circuitos.

Corriente Continua. Corriente eléctrica que fluye de forma constante en una dirección.

Corriente Alterna. Corriente eléctrica variable en la que las cargas eléctricas cambian el sentido del movimiento de manera periódica.

Circuito electrónico: estructura de placas formadas por materiales semiconductores, materiales activos y pasivos, cuyo funcionamiento es crear un recorrido completo por el cual pueda viajar la corriente.

2. Magnitudes eléctricas. La ley de Ohm.

INTENSIDAD.

Se define intensidad de corriente eléctrica (I), como la cantidad de carga eléctrica que atraviesa un conductor en la unidad de tiempo. Se mide en Amperios (A)



TENSIÓN.

Diferencia de potencial. Magnitud que obliga a los electrones a trasladarse de un extremo a otro. Se mide en Voltios (V).

RESISTENCIA.

Oposición que presenta un elemento al paso de corriente eléctrica.



LEY DE OHM

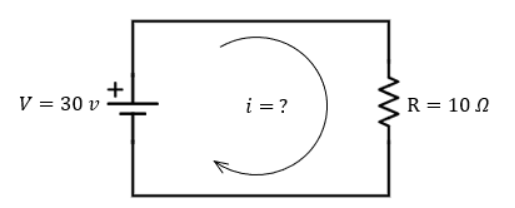

EJERCICIO 1

Calcula la intensidad de la corriente que alimenta a una lavadora de juguete que tiene una resistencia de 10 ohmios y funciona con una batería con una diferencia de potencial de 30 V.

SOLUCIÓN 1

Para darle solución a este problema, basta con retomar los datos del problema que en este caso sería la resistencia de 10 Ohmios, y una tensión de 30 Volts, por lo que tendríamos.

R =10Ω

V =30V

I = ?

El problema nos pide la corriente, por lo que tendremos que aplicar la ley del ohm, para hallarla.

I = V / R = 30V / 10Ω = 3A

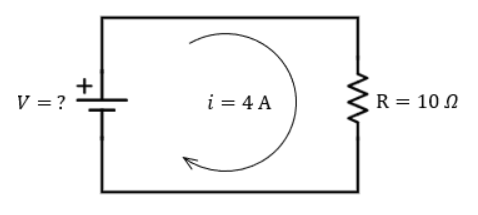

EJERCICIO 2

Calcula el voltaje, entre dos puntos del circuito de una plancha, por el que atraviesa una corriente de 4 amperios y presenta una resistencia de 10 ohmios.

SOLUCIÓN 2

Del mismo modo que el ejemplo anterior, lo que necesitamos es retomar nuestros datos, que en este caso serían los 4 amperios que atraviesan sobre el circuito de la plancha y la resistencia de 10 ohmios, por lo que:

I =4 A

R =10Ω

V = ?

Del triángulo de la Ley de Ohm obtenemos:

V = I⋅R

Reemplazamos nuestros datos.

V =(4A)⋅(10Ω)=40 V

3. Energía y potencia eléctricas.

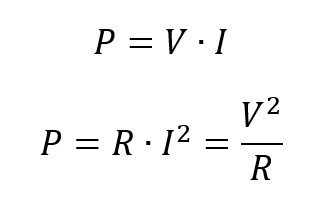

Potencia.

Cantidad de energía eléctrica entregada o absorbida por un elemento en un momento determinado. La unidad en el Sistema Internacional de Unidades es el vatio o watt (W).

Energía.

La energía eléctrica es la potencia multiplicada por el tiempo que se consume. Esta unidad es de gran utilidad porque las compañías eléctricas facturan en kilowatios-hora (kWh).

4. Funciones básicas de los principales componentes.

Fuente de energía.

Proporciona energía eléctrica al circuito. Ejemplos: pila, batería, generador.

Conductores.

Transportan la energía eléctrica a lo largo del circuito.

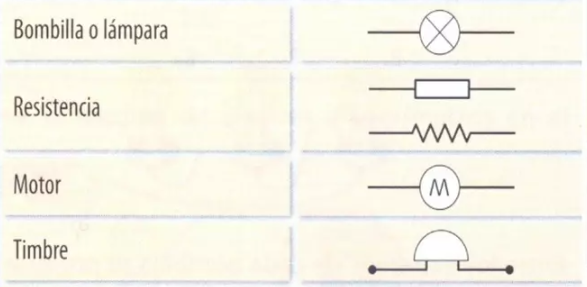

Receptores de energía.

Transforman la electricidad en otras formas de energía (luz, calor, sonido, movimiento, etc.)

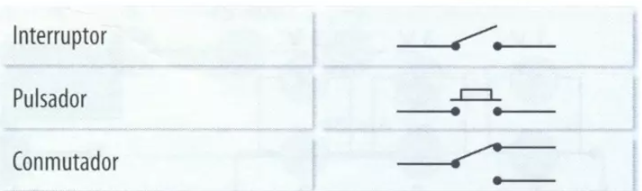

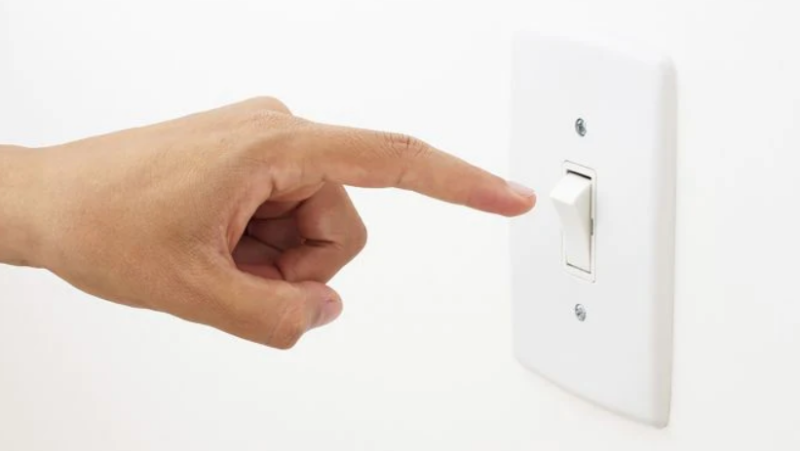

Elementos de mando.

Sirven para conectar o desconectar el circuito o alguna de sus partes. Ejemplo: interruptor.

Elementos de protección.

Protegen el circuito. Ejemplo: fusible.

5. Asociación de resistencias.

SERIE

Las resistencias se pueden asociar en serie cuando entrada de una se sitúa a continuación de la salida de la siguiente. Aumenta
la resistencia del circuito.

PARALELO

Las resistencias se pueden asociar en paralelo si los extremos de cada lado están conectados entre sí.

EJERCICIO

Calcula la resistencia equivalente entre los puntos:

1. A y B

2. C y D

3. B y D

4. A y D

SOLUCIÓN 1

Ra-b = (R2*R3) / (R2+R3) = (600*300) / (600+300) = 200 Ω

SOLUCIÓN 2

Rc-d = (R4*R5) / (R4+R5) = (500*500) / (500+500) = 250 Ω

SOLUCIÓN 3

Rb-d = Rb-c + Rc-d = 100 + 250 = 350 Ω

SOLUCIÓN 4

Ra-c = Ra-b + Rb-c = 200 + 100 + = 300 Ω
